Установка и настройка Holosun HS510C

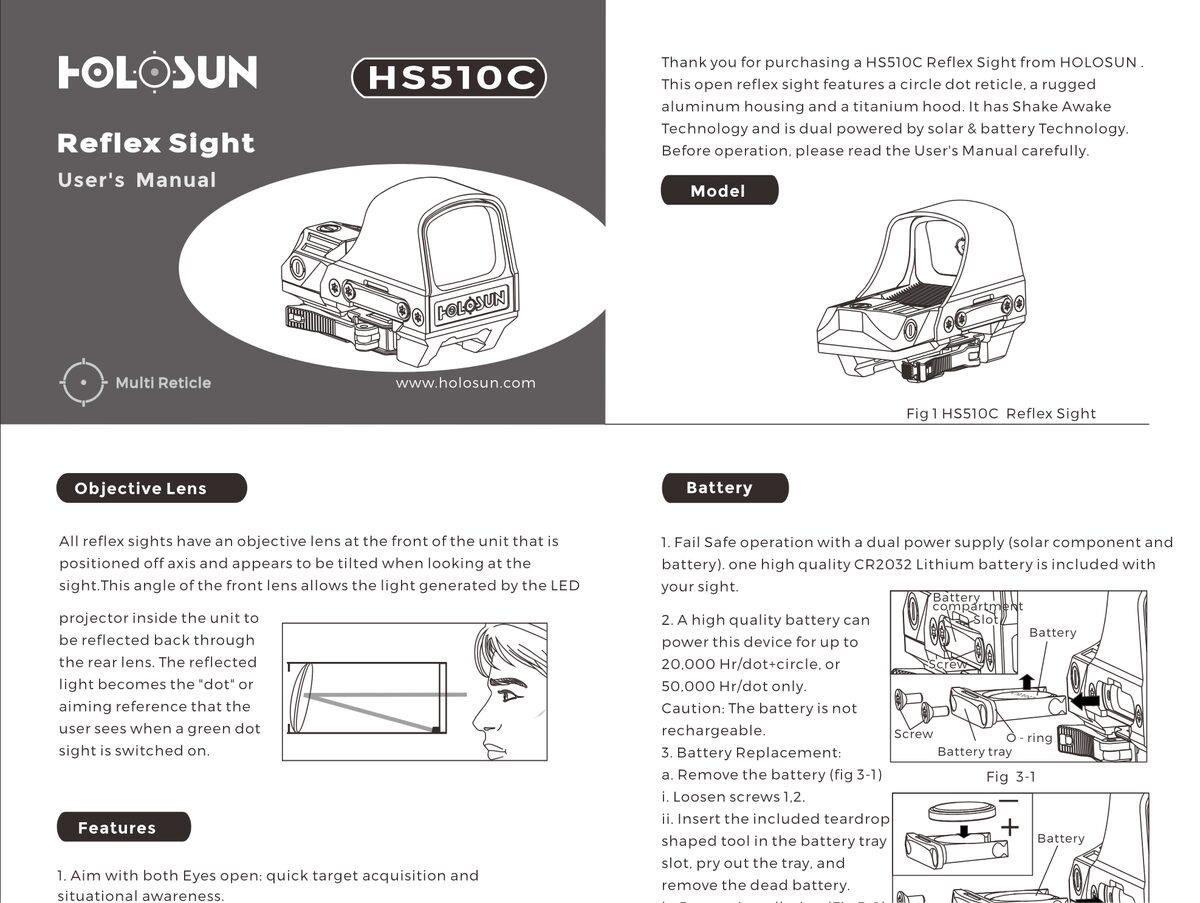

Скачать PDF-инструкцию

Установка на оружие

1. Разрядите оружие

   Убедитесь, что оружие разряжено, а патронник пуст.

2. Совместите кронштейн с планкой

   Поставьте быстросъёмный кронштейн Absolute Cowitness QD на планку Weaver или Picatinny.

3. Зафиксируйте рычаг QD

   Опустите прицел на планку до упора и закройте рычаг. Проверьте посадку рукой: прицел не должен качаться и смещаться.

4. Отрегулируйте прижим

   Если рычаг закрывается слишком туго или свободно, подстройте усилие винтом на кронштейне, затягивая постепенно и контролируя ход рычага.

5. Подберите высоту

   При необходимости замените высокий кронштейн на низкий из комплекта, чтобы задать удобную линию прицеливания.

Первый запуск и настройка яркости

1. Включите прицел

   Нажмите кнопку «+». Прицел активирует последний сохранённый режим яркости и марку.

2. Задайте яркость

   Регулируйте уровень кнопками «+» и «−»: доступно 10 дневных уровней и 2 уровня для приборов ночного видения.

3. Выберите режим

   Оставьте автоматический режим, чтобы Solar Failsafe подбирал яркость по освещению от солнечной панели, либо переключитесь на ручной.

4. Переключите марку MRS

   Сменой марки выбирайте точку 2 MOA, круг 65 MOA или точку в круге под дистанцию и темп стрельбы. Пристрелка при этом не сбивается.

Пристрелка

1. Установите мишень

   Разместите мишень на рабочей дистанции и займите устойчивое положение.

2. Сделайте серию

   Отстреляйте контрольную серию из трёх выстрелов и определите отклонение средней точки попадания от марки.

3. Введите поправки

   Скорректируйте положение регуляторами по вертикали и горизонтали: один клик смещает СТП на 0,5 MOA, общий диапазон — ±50 MOA.

4. Повторите до совмещения

   Чередуйте серии и поправки, пока СТП не совпадёт с маркой. Смена типа марки после пристрелки настройку не сбивает.

Проверка работоспособности

1. Проверьте Shake Awake

   Подвигайте оружие: при движении марка должна загораться, в покое — гаснуть.

2. Прогоните яркость

   Пройдите все уровни кнопками «+» и «−» и убедитесь, что подсветка меняется плавно.

3. Проверьте авторежим

   На свету затените и освободите панель — в автоматическом режиме яркость марки должна изменяться.

Что делать, если прицел не работает

• Марка не загорается. Проверьте заряд и полярность батареи CR2032; при мигающей марке (напряжение ниже 2,2 В) замените элемент.
• Марка гаснет в покое. Это штатная работа Shake Awake. Увеличьте интервал перехода в сон — он настраивается от 10 минут до 12 часов.
• Яркость меняется сама. Активен автоматический режим Solar Failsafe. Переключитесь на ручной удержанием кнопки, если нужен фиксированный уровень.
• Прицел люфтит на планке. Подтяните рычаг QD и отрегулируйте усилие прижима винтом на кронштейне.
• Запотела линза. Протрите открытую линзу салфеткой из комплекта; для открытого типа влага на стекле в дождь — ожидаемое явление.

Условия эксплуатации и обслуживание

Эксплуатируйте прицел в диапазоне температур от −30 °C до +60 °C. Корпус имеет класс защиты IP67 и переносит кратковременное погружение, но после контакта с водой протирайте линзу и корпус насухо.

Храните прицел в сухом месте, оберегайте оптику от абразива и чистите её только мягкой салфеткой. Периодически проверяйте затяжку кронштейна и заряд батареи, а запасной элемент CR2032 держите с собой на длительных выездах.
